纸盒包装作为一种常见的包装形式,被广泛应用于日化、食品、数码等产品。通过创意的包装设计,纸盒包装更能吸引消费者注意。作为行业新人,对于纸质包装的一些基础知识、常见结构了解不多,今天JTYH.LTD分享一些常见的纸盒结构图与效果图供参考:


纸盒包装

知识丨常见纸质盒结构图及效果图参考
纸质包装以其精美外型和装饰来宣传美化商品来提高商品的竞争性。由于纸盒的外观和结构设计往往要由被包装商品的形状特点来确定,故其外观有长方形、正方形、多边型、异型纸盒、圆筒形等很多种,其制造工艺过程基本相同,设计——印刷——表面处理——模切——粘贴成盒。

基本术语

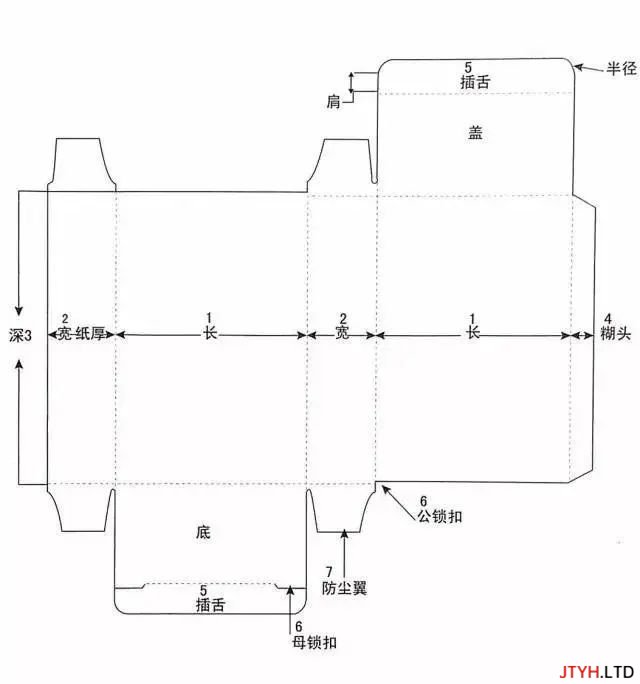

以国际标准中小型管式纸盒为例。知识丨常见纸质盒结构图及效果图参考纸盒长度:即纸盒开口处,也就是纸盒的长。纸盒宽度:即纸盒的第二个尺寸。注意糊口处的盒宽已减去一张纸厚,其用意是修正纸盒。糊好后,盒宽的纸边不会从糊口处凸出,甚至割手。



纸盒深度:俗称盒高,其是纸盒收纳物品的深度。

糊口:是纸盒成型的主要结合部位。所谓胶合处,两头各向内收15度。在糊盒后,组立时,不会阻碍防尘翼的盖合。至于糊口的尺寸,一般与纸盒的大小成正比,通常是15-20mm。

插口:插入盒身(或盒底),固定盒盖用的。盒盖多采用摩擦式插口,可多次开合,不至于损伤盒盖。

公锁扣、母锁扣:是插舌锁合处,公锁扣应小于母锁扣2mm,以确保锁合后的紧密性。母锁扣应比公锁扣大0.2cm。

防尘翼:其作用不止是防尘,对纸盒整体强度也有关键性的帮助。没有防尘翼,整个纸盒会松垮。防尘翼为1/2宽+1/2插口左右,完全看需求而定,但不得大于1/2长,否则左右两片会重叠在一起。

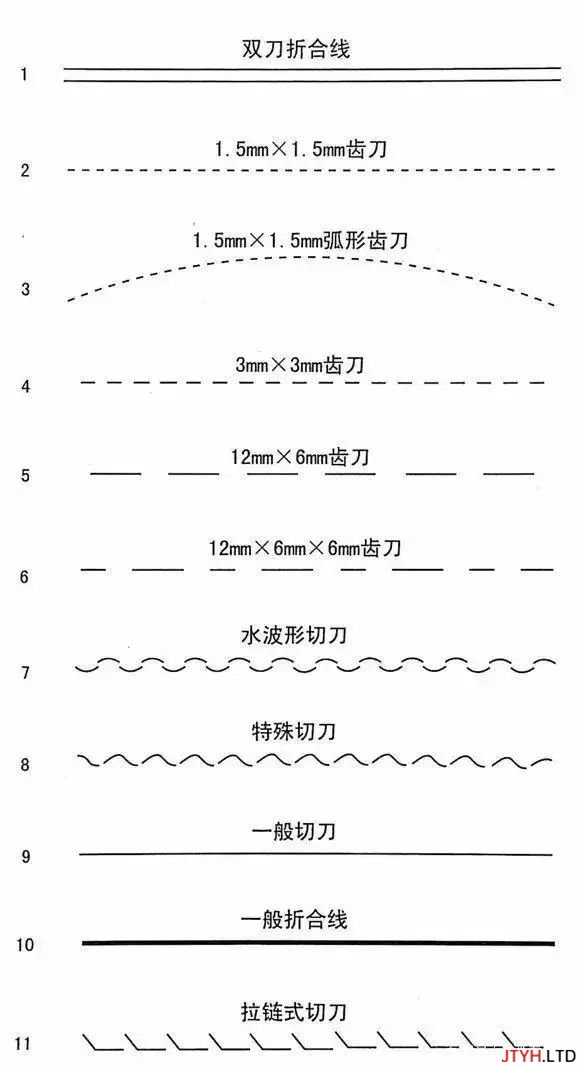

各种折合线样式

知识丨常见纸质盒结构图及效果图参考

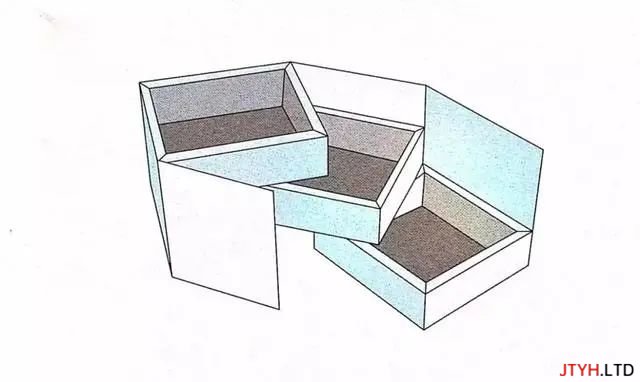

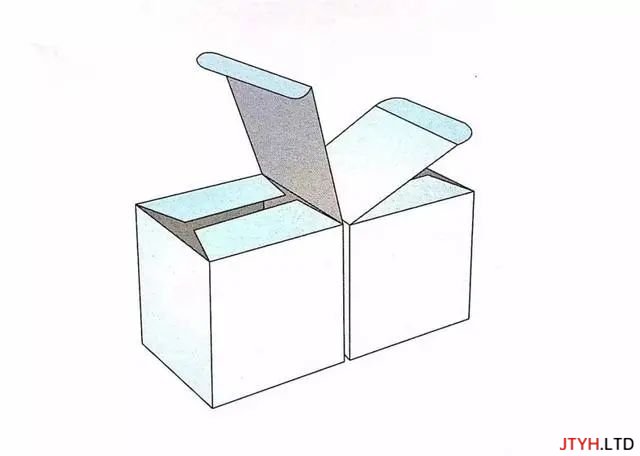

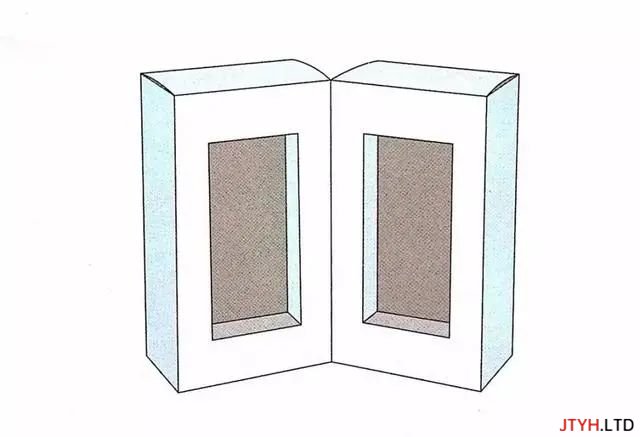

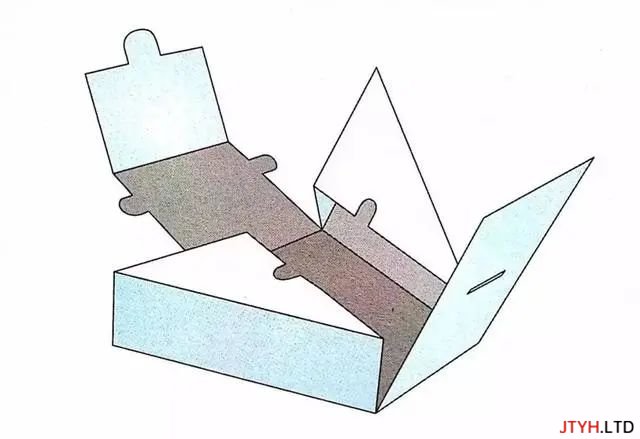

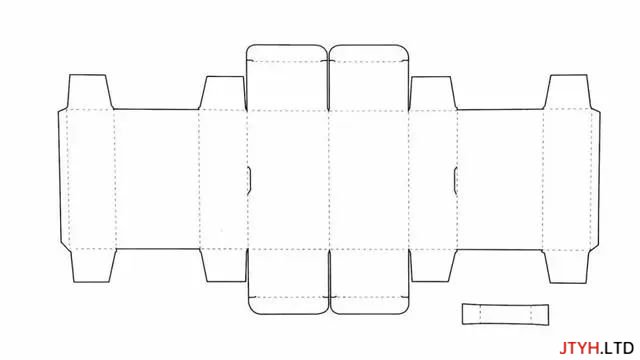

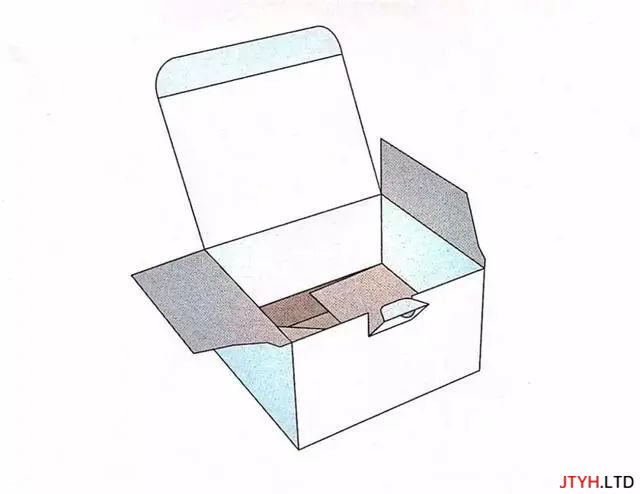

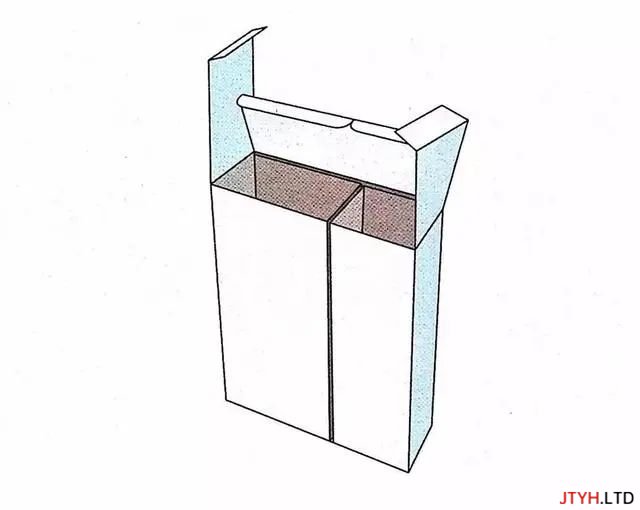

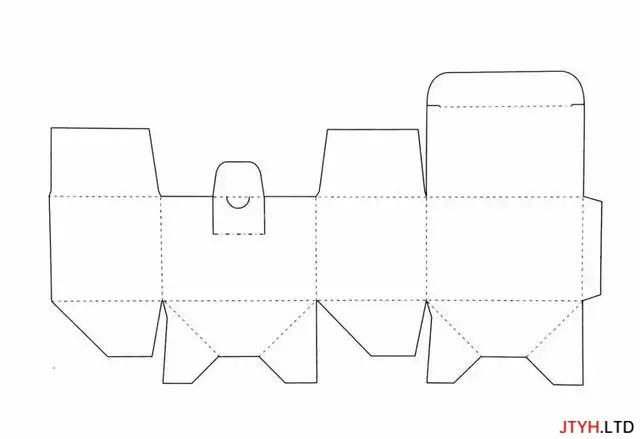

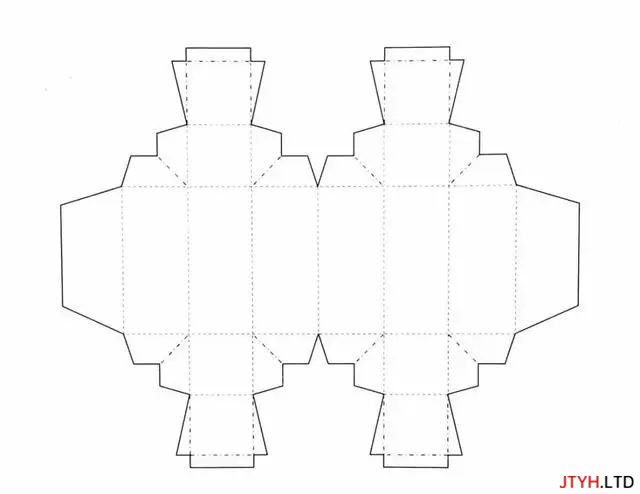

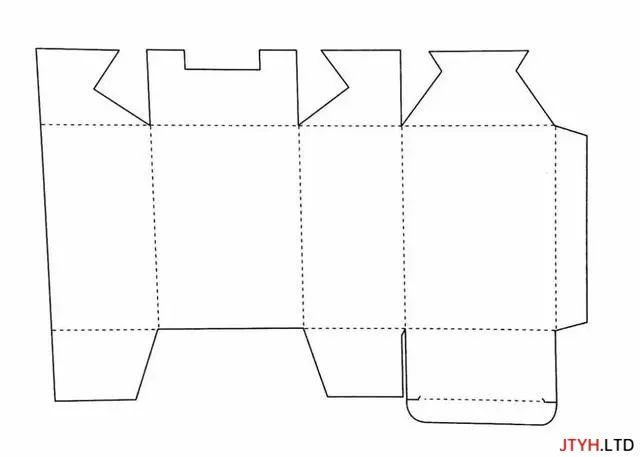

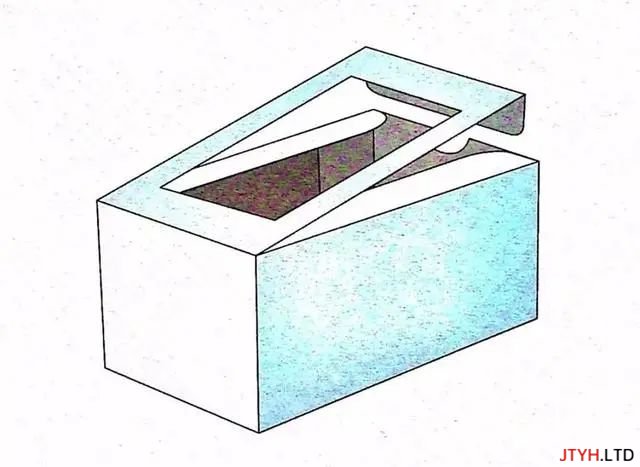

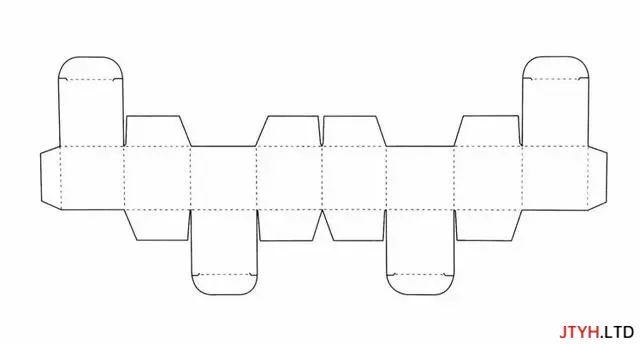

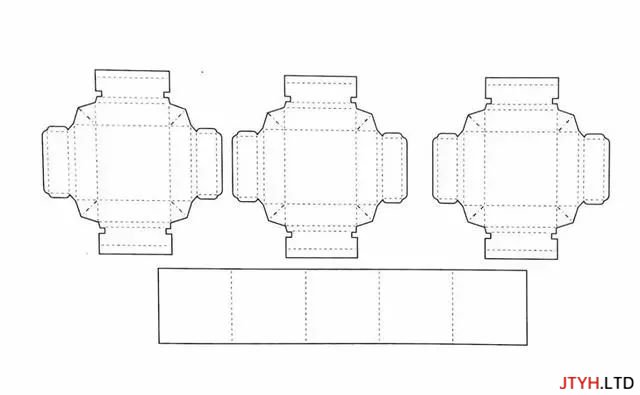

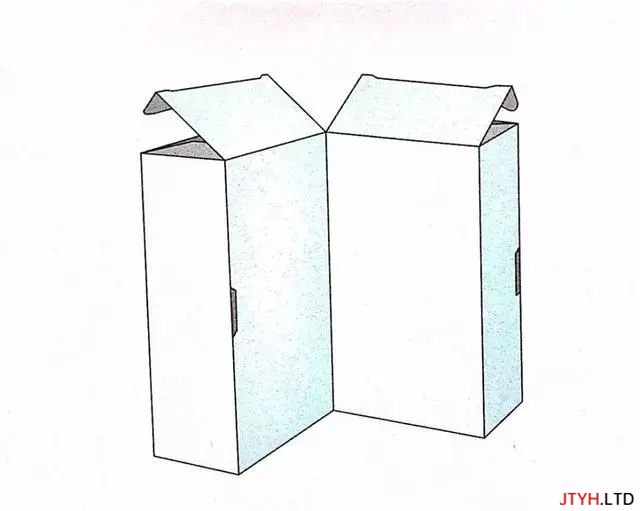

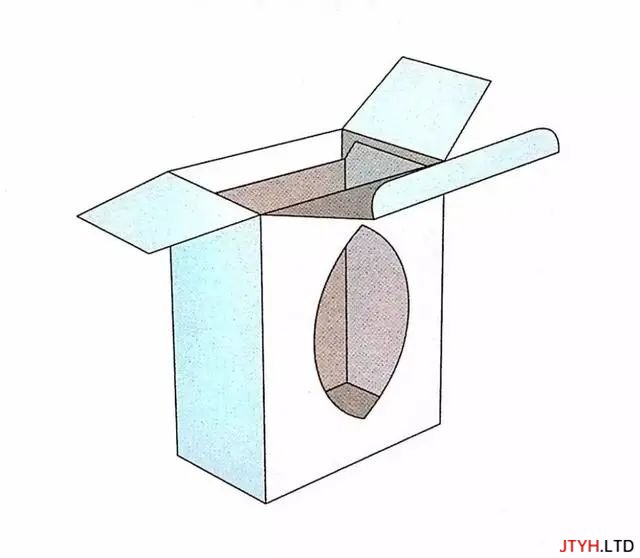

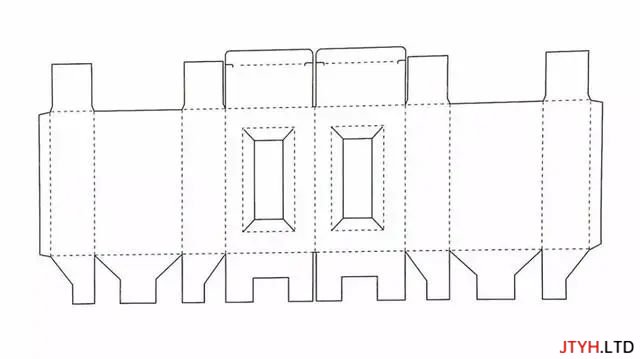

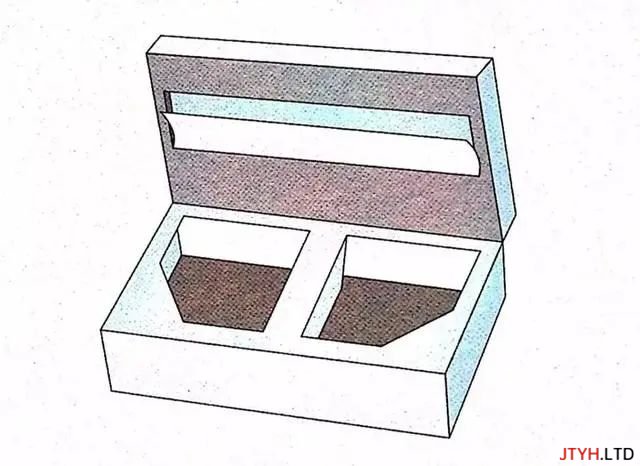

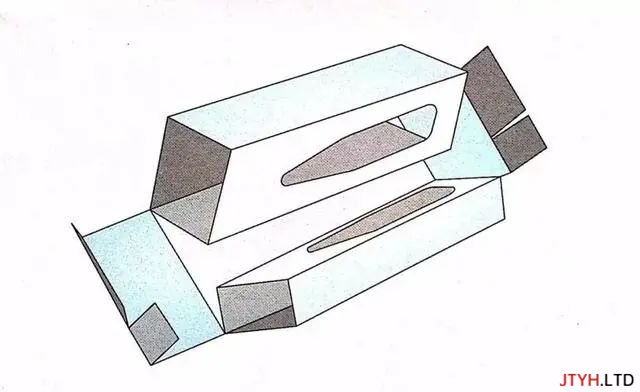

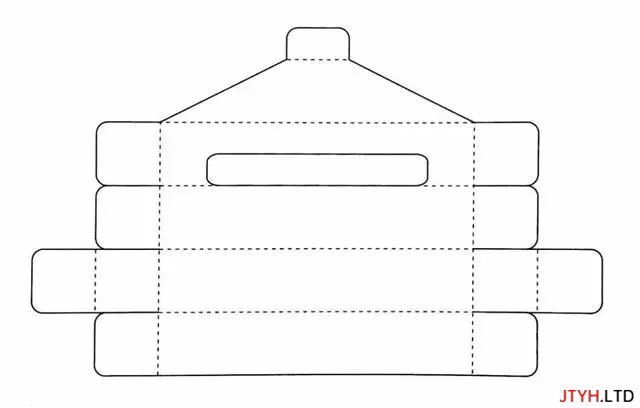

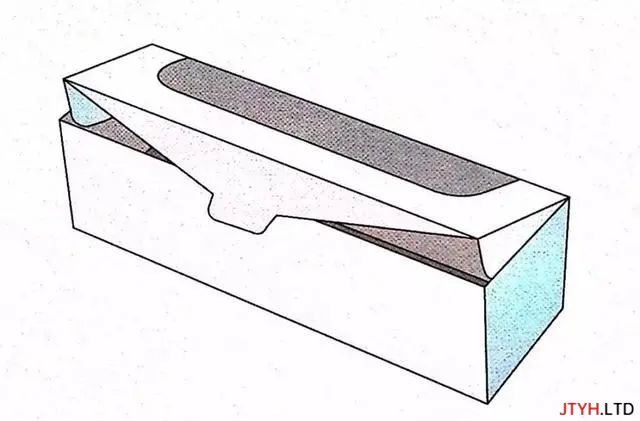

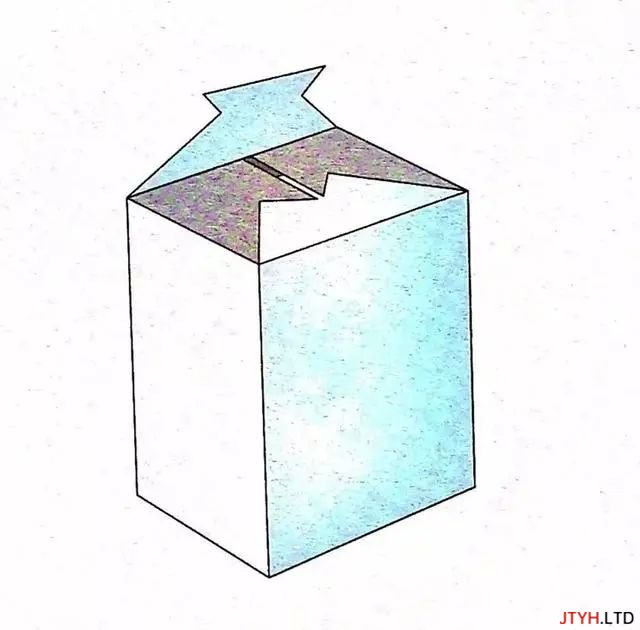

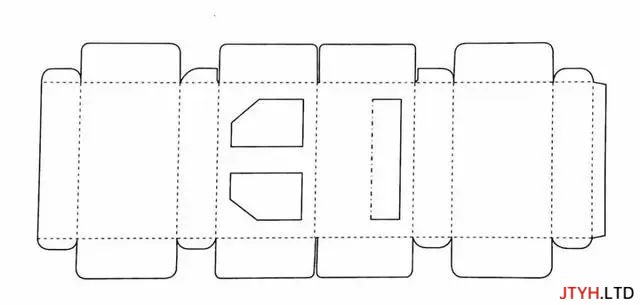

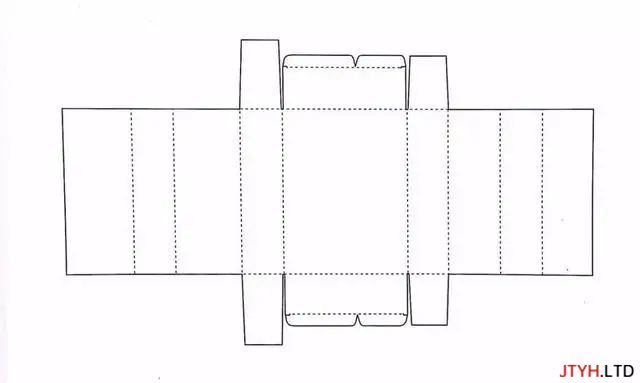

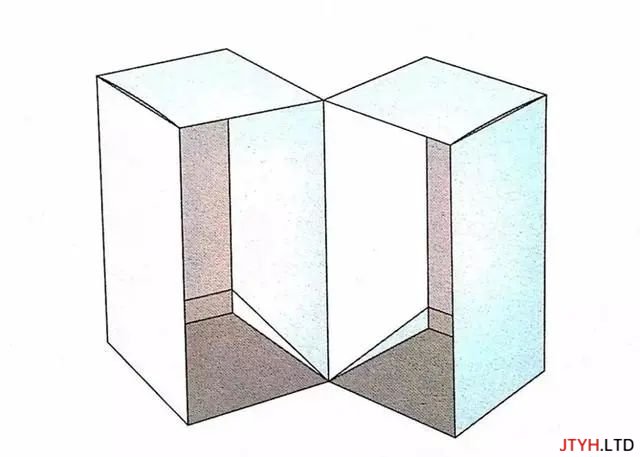

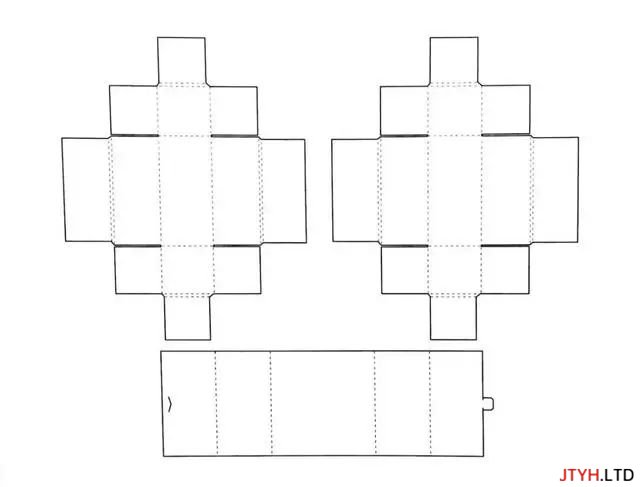

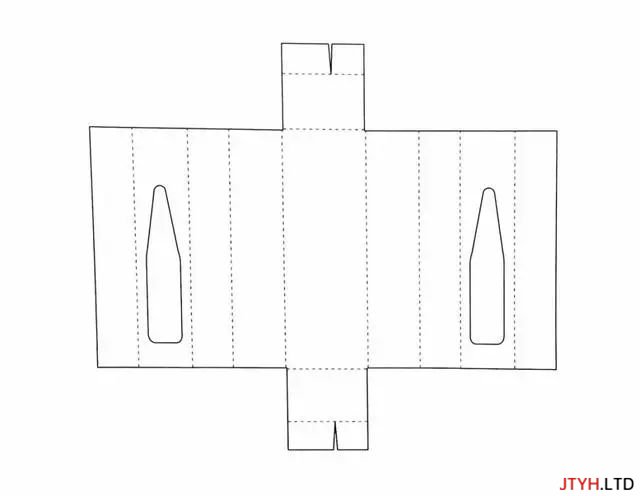

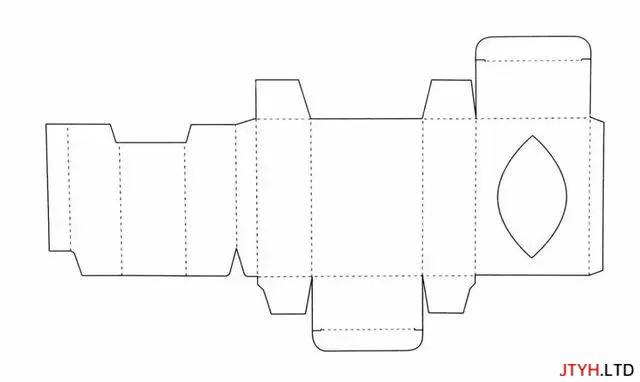

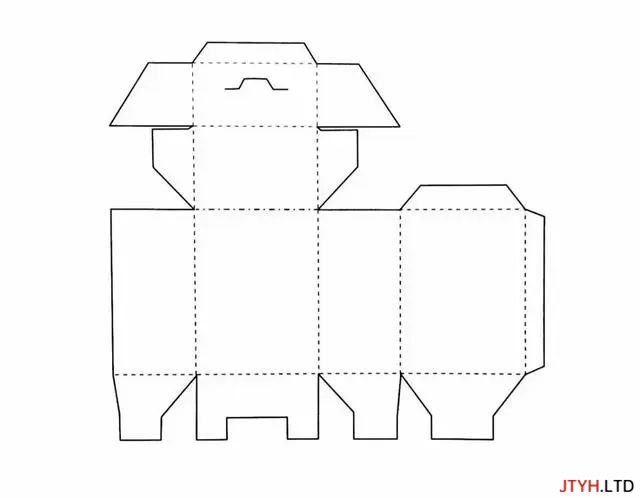

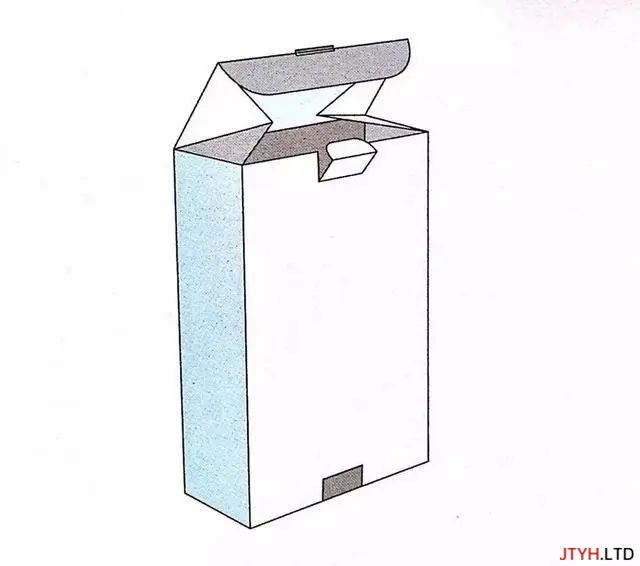

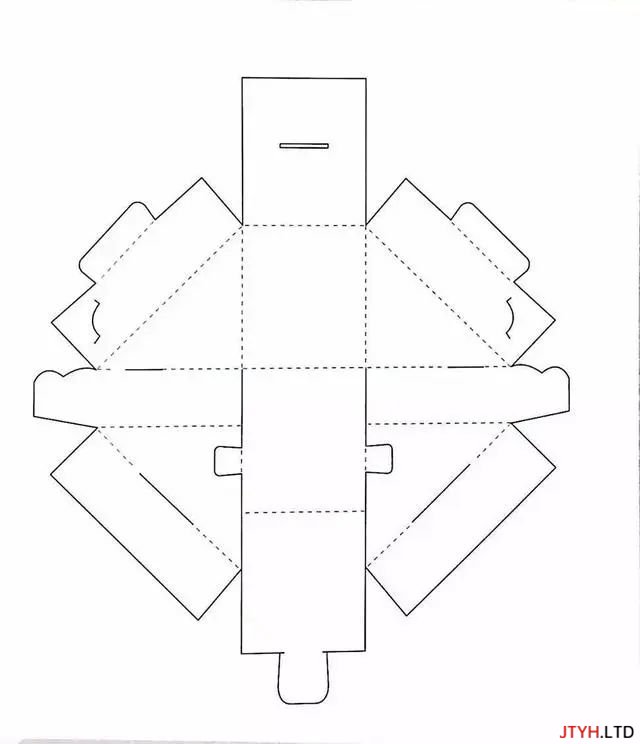

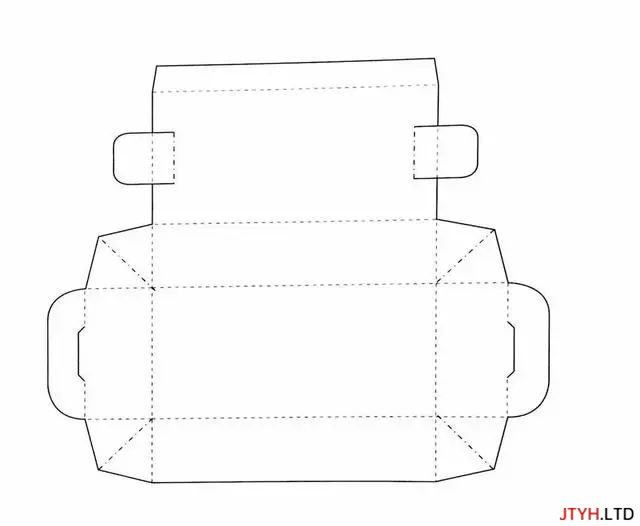

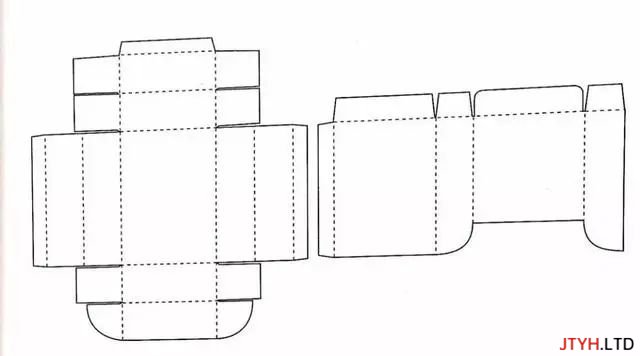

常见纸盒结构图与效果图

1



知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

2

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

3

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

4

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

5

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

6

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

7

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

8

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

9

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

10

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

11

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

12

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

13

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

14

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

15

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

16

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

17

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

18

知识丨常见纸质盒结构图及效果图参考
知识丨常见纸质盒结构图及效果图参考

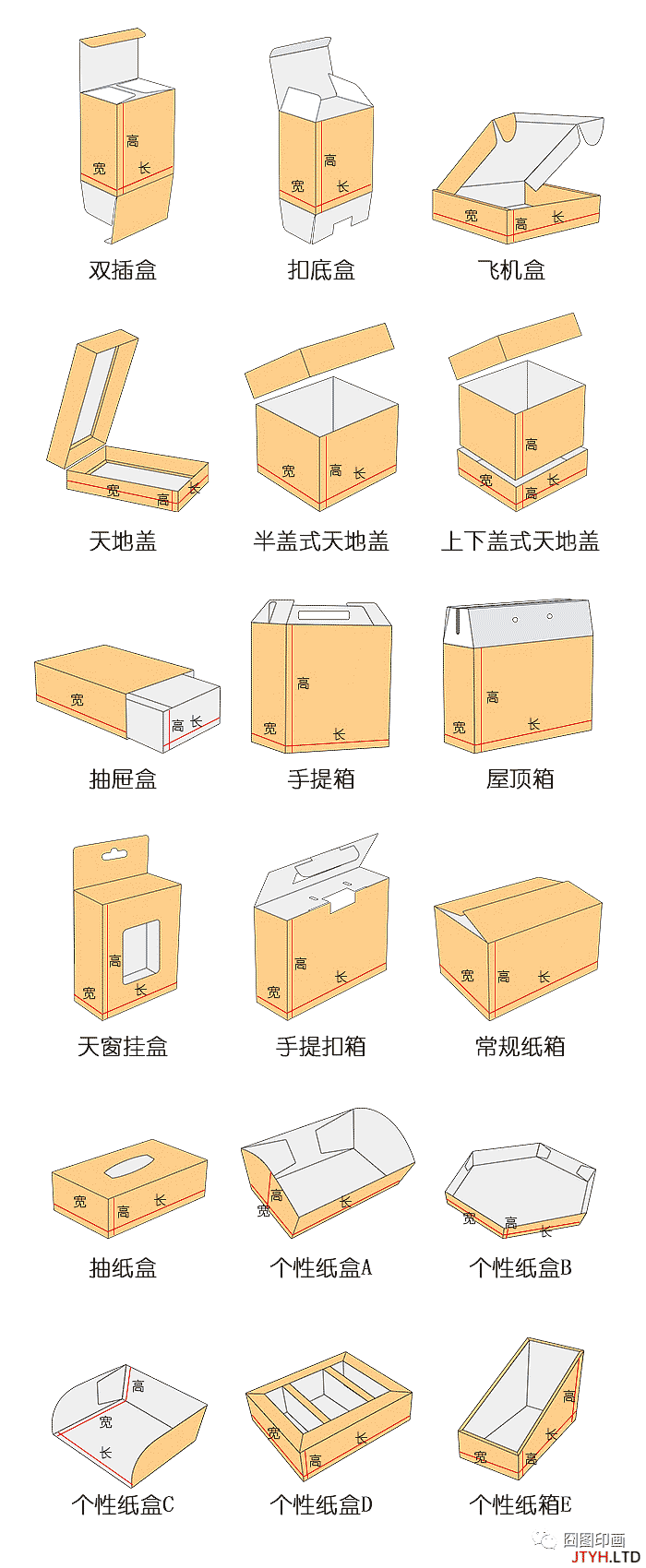

其他常规盒型展示

知识丨常见纸质盒结构图及效果图参考
